一、轻卡气制动系统图解介绍
气制动系统是中、重型商用车，包括轻卡（尤其是载重较大的车型）最核心的制动方式。它利用压缩空气作为动力介质，通过气压的建立与释放来控制制动器的动作，具有制动力矩大、反应灵敏、可靠性高等优点。

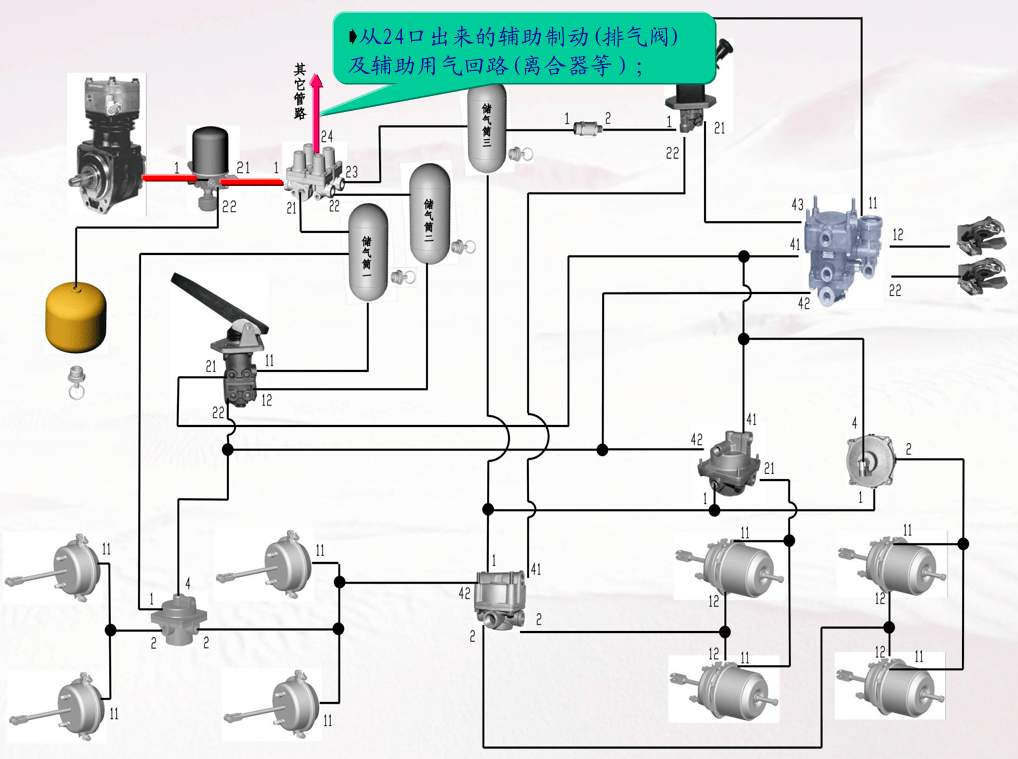

一个典型的轻卡气制动系统主要由以下几个部分组成，我们通过图示概念进行分解介绍：
1. 气源部分：
* 空气压缩机： 发动机驱动，负责产生压缩空气，是系统的“心脏”。
- 干燥器： 去除压缩空气中的水分和油分，防止管路和阀件在低温下结冰或腐蚀。
- 储气筒（气罐）： 储存干燥、洁净的压缩空气，通常分为前桥、后桥（及挂车）等多个回路，确保某一回路失效时仍有制动能力。
2. 控制与执行部分：
* 制动总阀（脚阀）： 驾驶员踩下制动踏板时，控制不同回路的气压输出，是制动指令的“发起者”。
- 继动阀/快放阀： 加速制动气室的充、放气过程，使制动响应更快，解除更彻底。
- 制动气室（分泵）： 将气压转化为机械推力，推动制动凸轮或推杆，是最终的“执行者”。
- 调整臂： 连接制动气室与制动凸轮，并带有间隙自动调整功能，保证摩擦片与制动鼓之间保持最佳间隙。
3. 安全与辅助部分：
* 四回路保护阀： 将来自气泵的气流分成四个独立回路，当某一回路发生泄漏时，能保护其他回路的气压不低于安全值。
- 手控阀（驻车制动阀）： 控制弹簧储能制动气室（驻车制动），实现驻车和应急制动。
- 气压表、报警装置： 在仪表盘上显示储气筒压力，压力过低时发出声光报警。
系统工作流程简述（以行车制动为例）：
1. 建压： 发动机带动空压机工作，压缩空气经干燥器净化后存入各储气筒。
2. 触发： 驾驶员踩下制动踏板，制动总阀根据踏板行程按比例输出控制气压。
3. 放大与传递： 控制气压到达继动阀，继动阀迅速将储气筒的高压空气导入制动气室。
4. 执行： 制动气室推杆伸出，通过调整臂转动S型凸轮，将制动蹄片撑开，压紧制动鼓，产生制动力。
5. 解除： 松开踏板，制动总阀和继动阀排气，制动气室在回位弹簧作用下复位，制动解除。
二、其他常见制动系统简介
除了广泛应用于商用车的气制动系统，根据车辆类型和设计需求，还有以下几种主流的制动系统：
1. 液压制动系统
* 原理： 以制动液为传动介质，利用帕斯卡原理，通过主缸（总泵）将踏板力转化为液压力，再经管路传递到各轮缸（分泵）产生制动力。
- 主要部件： 制动踏板、真空助力器、制动主缸、制动管路、制动轮缸（卡钳）、制动盘/鼓。
- 特点： 结构紧凑、传动压力高、制动力分配易于调节。普遍用于乘用车和轻型客车。
- 分类： 盘式制动（反应快、散热好）、鼓式制动（制动力大、成本低）。
2. 电子液压制动系统
* 原理： 在传统液压制动基础上，取消了真空助力器与踏板之间的刚性连接，采用电子传感器检测踏板行程和速度，由控制单元计算所需制动力，并驱动电机建立液压。
- 特点： 为线控制动（Brake-by-Wire）的一种，响应极快，易于与ESP、ACC等高级驾驶辅助系统集成，是实现自动驾驶的关键技术之一。常见于新能源车和高端车型。
3. 电磁制动系统
* 原理： 利用电磁效应产生制动力。常见形式有电磁缓速器（电涡流缓速器、永磁缓速器），通常作为辅助制动装置安装在传动轴或后桥上。
- 工作方式： 通电后产生强大磁场，在旋转的金属盘或转子中感应出涡流，涡流磁场与原磁场相互作用产生阻力矩，从而无磨损地减速车辆。
- 应用： 主要用于大中型客车、重型卡车下长坡时，减轻行车制动系统的负荷，防止热衰退，提升安全性。
4. 再生制动系统
* 原理： 新能源车（纯电动、混合动力）特有。制动时，将驱动电机切换至发电机模式，利用车辆动能发电并向电池充电，同时发电过程产生的阻力对车辆进行减速。
- 特点： 能回收部分能量，提升续航里程。通常与传统的摩擦制动系统协同工作，由车辆控制单元智能分配制动力。
##
轻卡等商用车采用的气制动系统以其强大的制动力和可靠性，成为重载领域的首选。而液压制动则是乘用车的绝对主流。随着技术发展，电子液压制动和再生制动正成为智能电动化车辆的新标准，电磁缓速器作为重要的辅助安全装置也广泛应用。不同制动系统各有其适用场景，共同保障了车辆行驶的安全与高效。在实际维修与保养中，需严格遵循各自系统的特性和规范进行操作。
